Selbsteinbau der DVD-A350 Codefree Platine

• Zuerst wird der Deckel an den sieben Schrauben geöffnet und abgenommen, und der Player mit der Frontseite von sich weg, also mit der Rückseite zu sich aufgestellt. Das in der Mitte oberhalb des Laufwerks befindliche und mit sechs Schrauben befestigte Winkelblech wird herausgenommen.

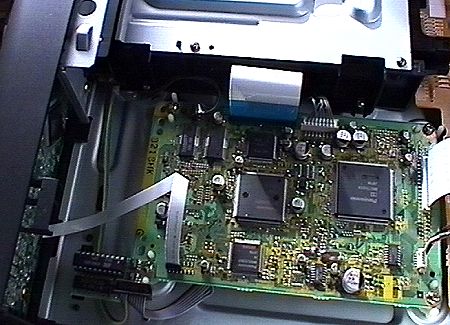

• Auf der linken Seite im Player befindet sich eine relativ große Platine. Die vier an den Ecken befindlichen Schrauben werden gelöst und herausgenommen. Dabei darauf achten, daß die Kunststoffabstandshalter nicht herausfallen.
• Die Kabelverbindungen vorsichtig lösen. Die meisten Verbindungen bleiben etwa an dem Platz, wo man sie ausgesteckt hat, somit kann man später alle Kabel wieder so einstecken, wie sie vorher waren.
• Das IC 6312, ein 8-poliges SMD-EEPROM auf der Unterseite der Player-Platine, muß nun vorsichtig ausgelötet und dann auf unsere Erweiterungsplatine aufgebracht werden. Pin 1 ist immer mit einer Ziffer gekennzeichnet. Sieben Adern des beiliegenden Kabels (mit dem 10-poligen Pfostenverbinder) werden an die jetzt leeren SMD-Pads gemäß der Skizze gelötet. Unbedingt darauf achten, daß keine Kurzschlüsse zwischen den Pads entstehen!
• Die Player-Platine nun wieder richtig einbauen und alle vorher ausgesteckten Kabel anschließen. Die Schraube hinten links noch nicht festschrauben.
• Die restlichen drei Adern des beiliegenden Kabels werden unter dem Laufwerk nach rechts durchgefädelt und gemäß Skizze an drei Lötpins angeschlossen. Aufpassen, daß das Kabel die Schublade nirgends behindert.
• Das Winkelblech mit den sechs Schrauben nun wieder anschrauben. Nicht weglassen, sonst wackelt die Frontblende!
• Die Erweiterungsplatine gemäß Skizze hinten links mit der vierten Schraube der Player-Platine befestigen, so daß eine Kunststoffnase der Abstandsbolzen durch das zweite Loch auf der Erweiterungsplatine ragt. Eine Isolation ist nicht nötig.
• Den 10-poligen Pfostenverbinder in die Erweiterungsplatine einstecken.
• Nochmals alle Verbindungen kontrollieren!
• Den Player jetzt mit dem Netz verbinden und warten, bis die Standby LED leuchtet. Pin 9 und 10 am Microcomputer (AT89C2051, der 20-polige IC) der Erweiterungsplatine für ein paar Millisekunden (oder eine Sekunde, egal!) kurzschließen (z.B. mit einer Pinzette oder einem Messer). Dies bewirkt eine einmalige Initialisierung des EEPROMs.
  Achtung, auf der Netzteilplatine rechts kann man mit tödlichen Spannungen in Berührung kommen!!! Stets sehr vorsichtig sein!!!
• Den Player wieder vom Netz trennen und den Deckel schließen.
• Ab nun kann man bequem mit der Fernbedienung im Standby die Regionalcodes umschalten!
• Und nun gelten im Standby folgende Fernbedienungsbefehle:



  IR Taste	Aktion
  0	Auto Region (nicht "Region 0"!) (nur Modelle <1998)
  1	Region 1 PAL 60Hz
  2...6	Region 2...6
  7	Region 1 NTSC 3.58
